复杂构造成像

01非对称走时叠前时间偏移技术

当地下构造相对简单、横向速度变化不大的情况下，常规“直射线”和“弯曲射线”计算走时基本上能满足要求。但这种基于水平层状理论的走时计算方法在速度横向速度变化较大的情况下，误差较大，影响成像精度。

非对程走时Kirchhoff叠前时间偏移突破了“常速层状介质或轻微变速层状介质”假设的限制。其主要优点有：

1）在走时公式中，引入速度横向导数，提高走时计算精度

2）改善在复杂条件下的地震波的聚焦效果

3）计算更准确的保持相对振幅的加权系数

4）走时公式比目前业界广泛应用的走时公式精度更高。传统公式适合于横向变速10％，新公式适合横向变速达到50％的情况，能够适用于复杂构造成像。

下面是中国海上某油田的对称走时PSTM结果和非对称走时PSTM结果对比。从新老对比看，断层成像改善显著，断面归位好；断裂结构好，断层关系清晰；目的层地层信噪比高，连续性。


对称走时弯曲射线PSTM	非对称走时弯曲射线PSTM

02最小二乘偏移成像

最小二乘偏移通过数据域和成像域映射计算残差，通过目标函数最优化，来弥补由于采集不均、照明不足、偏移模糊化算子等问题，提高偏移成像精度。

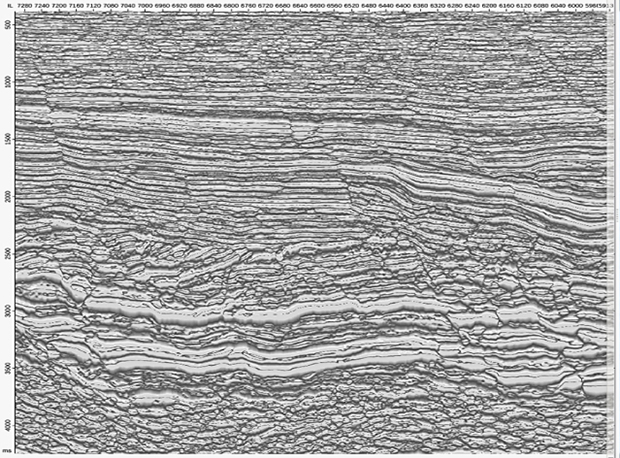

常规偏移结果地层素描属性	最小二乘偏移结果地层素描属性
